九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

近期，華中科技大學(xué)付英雙教授團隊利用掃描隧道顯微鏡（STM）對雙層MoSe₂中點缺陷的振動態(tài)和自旋態(tài)實現(xiàn)了原子級尺度的測量與調(diào)控。團隊通過分子束外延方法在石墨烯襯底上生長了雙層MoSe₂樣品，并利用高溫退火產(chǎn)生了豐富的點缺陷。其中類型1和類型2缺陷為反位缺陷Mo_Se，類型3和類型4為空位缺陷V_Mo [圖1(a-h)]。四種缺陷都在體能帶的帶隙中產(chǎn)生多個缺陷態(tài)[圖1(i, j)]。

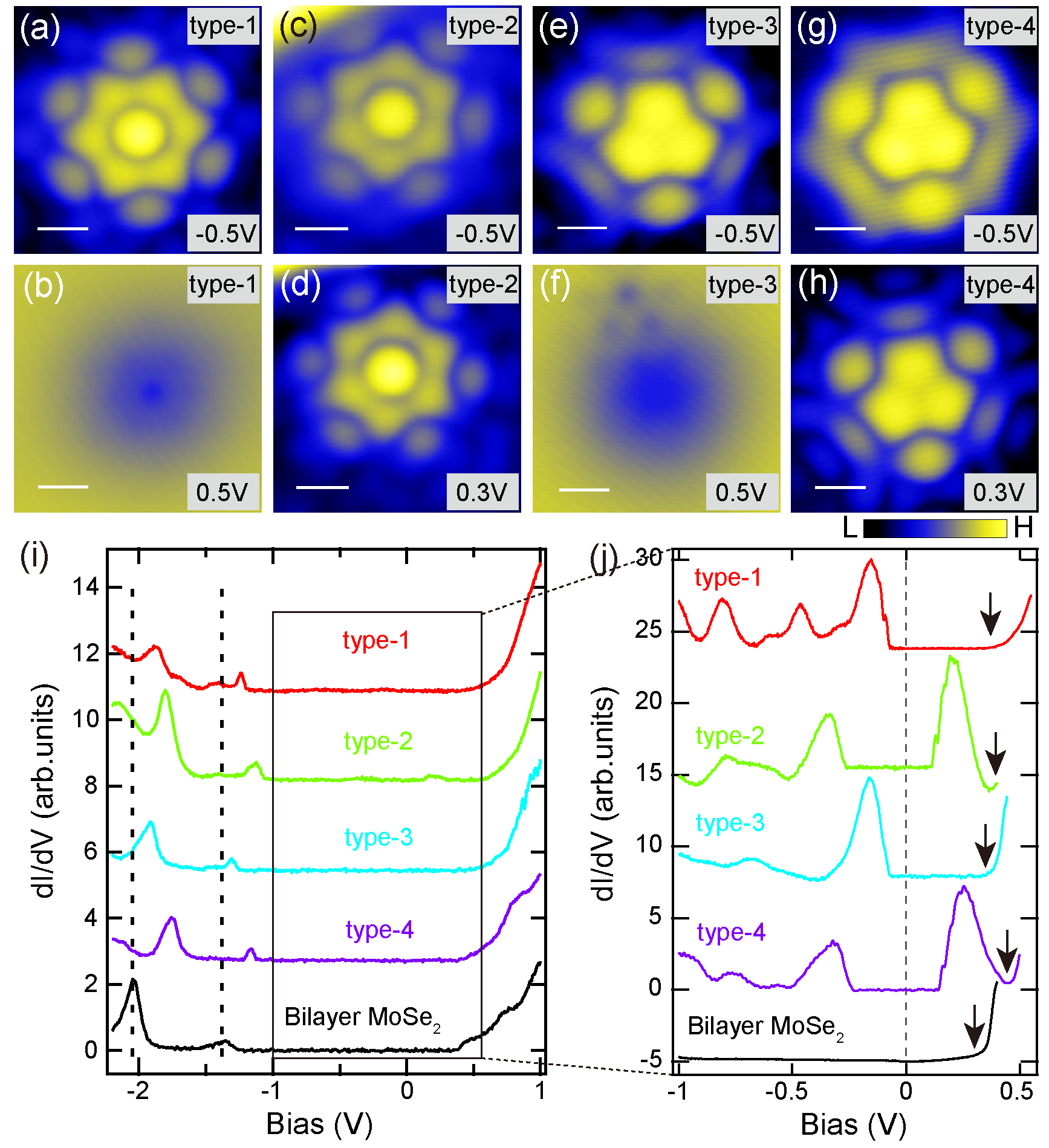

圖1. 四種點缺陷的形貌圖和隧穿電導(dǎo)譜

缺陷態(tài)與特定振動模式強烈耦合，通過Franck-Condon機制在隧穿電導(dǎo)譜中表現(xiàn)出一系列等能量間距的振動峰。一些缺陷態(tài)與單個振動模式耦合，表現(xiàn)出標準的振動譜型；另一些缺陷態(tài)則同時與兩種振動模式耦合，組合出比較異常的振動譜型。同時，由于STM針尖-缺陷-襯底形成了一個雙勢壘隧道結(jié)（其中STM針尖和缺陷之間的真空能隙為一個勢壘，缺陷和襯底之間的MoSe₂半導(dǎo)體層為另外一個勢壘），兩個勢壘的隧穿比可以通過調(diào)整針尖-缺陷距離來改變，從而可以調(diào)制振動峰的強度。燕山大學(xué)的田廣軍教授利用相應(yīng)的速率方程模擬重現(xiàn)了振動峰強度的變化[圖2]。

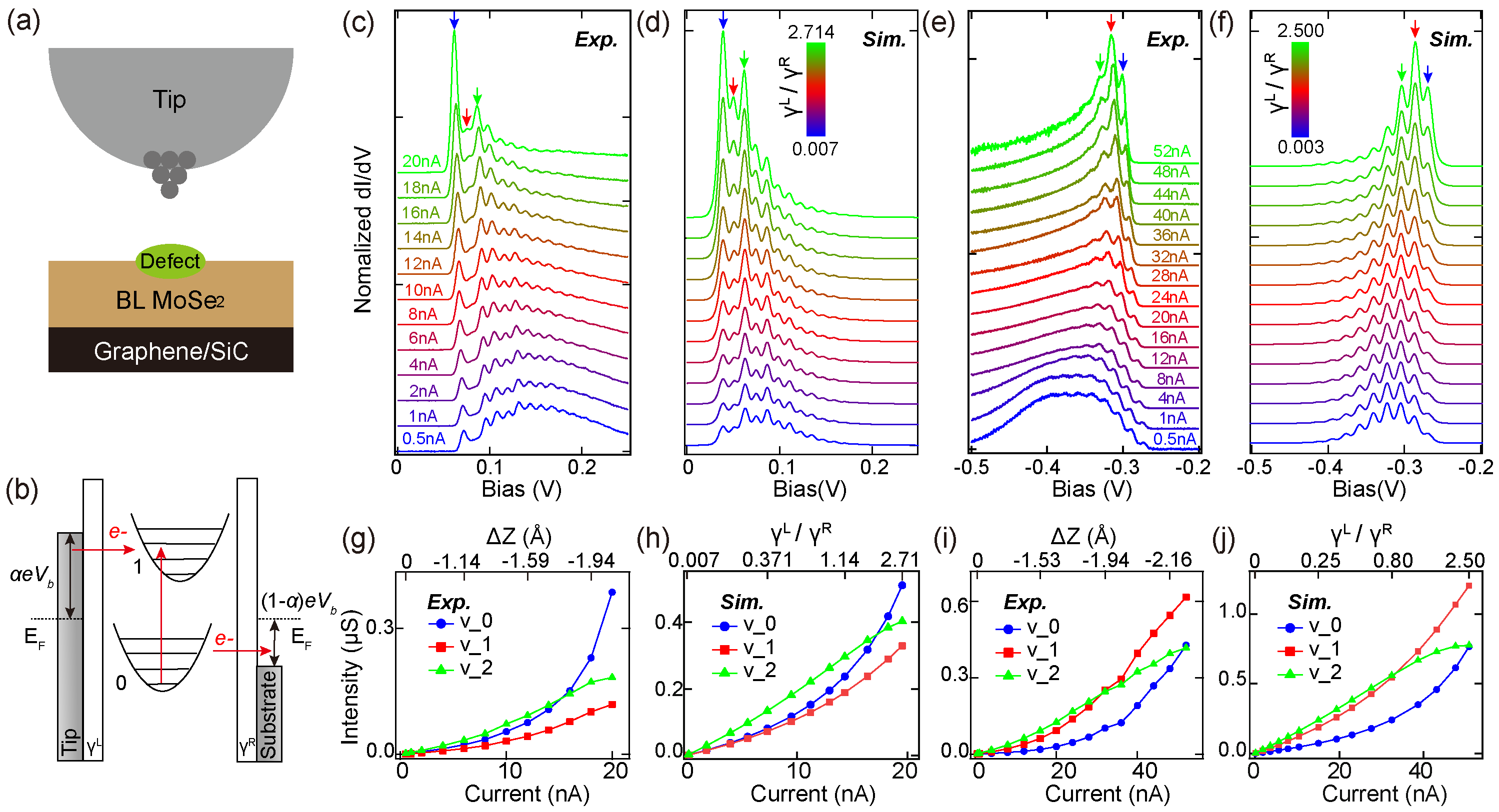

圖2. 受針尖-缺陷距離調(diào)制的缺陷振動譜

此外，結(jié)合實驗結(jié)果和第一性原理計算，可以證明這些缺陷分別是具有不同電荷態(tài)的反位缺陷Mo_Se和金屬空位缺陷V_Mo。計算表明缺陷具有多個絕緣能隙內(nèi)的雜質(zhì)態(tài)，并會誘導(dǎo)出2 μB 的局部磁矩，模擬的STM圖像也與實驗特征一致[圖3(a-f)]。實驗上在極低溫強磁場環(huán)境下通過具有高能量分辨率的自旋翻轉(zhuǎn)非彈性隧穿譜的測量，進一步強有力地證實了局域磁矩的存在[圖3(g-h)]，從而實現(xiàn)了單個原子缺陷自旋態(tài)的直接確定測量。

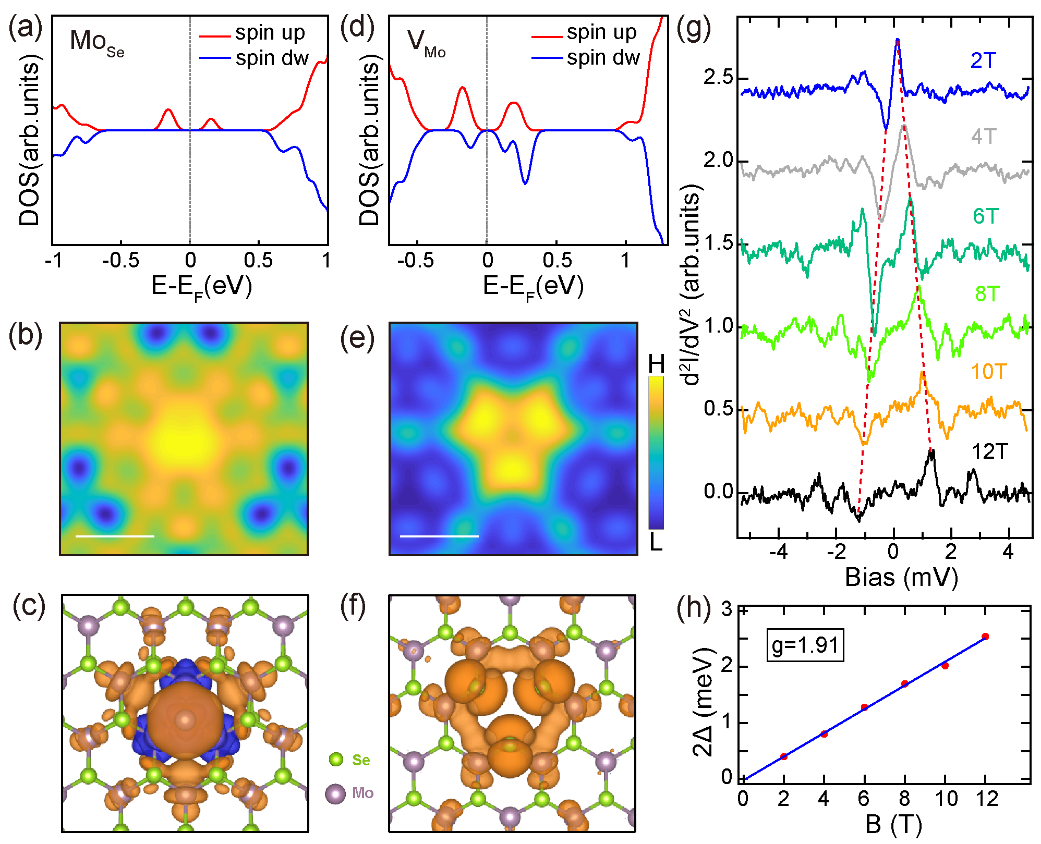

圖3. 缺陷的第一性原理計算和局域磁矩測量

這項工作研究了雙層MoSe₂上的反位缺陷Mo_Se和單金屬空位缺陷V_Mo的振動特征和局域磁性。不僅在原子尺度上直接表征了缺陷的局域磁性，還將單電子輸運過程的研究拓展到了點缺陷中，加深了對缺陷性質(zhì)的理解，并為缺陷工程功能化和自旋催化應(yīng)用奠定了基礎(chǔ)。

相關(guān)研究成果以“Vibrational and Magnetic States of Point Defects in Bilayer MoSe₂”為題發(fā)表在Journal of the American Chemical Society期刊上。文章的第一作者為華中科技大學(xué)的范凱博士和中科院物理研究所的王慧敏博士，通訊作者為華中科技大學(xué)的付英雙教授和燕山大學(xué)的田廣軍教授。
