九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

上世紀(jì)70年代，摻雜聚乙炔的科學(xué)發(fā)現(xiàn)顛覆了“塑料不能導(dǎo)電”的傳統(tǒng)認(rèn)知，掀起了光電分子材料的研究熱潮，孕育了有機發(fā)光二極管電子產(chǎn)業(yè)，催生了有機光伏和有機場效應(yīng)晶體管等前沿研究方向，同時帶動了有機熱電領(lǐng)域的起步。其中，聚合物體系的熱電研究不但可以深化甚至改變?nèi)藗儗浳镔|(zhì)體系熱電轉(zhuǎn)換機制的認(rèn)知，還有望滿足物聯(lián)網(wǎng)與可穿戴電子對貼附式能源的迫切需求，具有重大的科學(xué)意義。但是，相對于已有的熱電材料體系，聚合物熱電材料長期面臨熱電優(yōu)值（ZT）低的瓶頸，無法滿足溫差發(fā)電與固態(tài)制冷應(yīng)用的核心指標(biāo)需求，直接制約了領(lǐng)域的快速發(fā)展。

在國家自然科學(xué)基金委、中國科學(xué)院和北京市的支持下，中國科學(xué)院化學(xué)研究所朱道本/狄重安研究團隊與張德清課題組、北京航空航天大學(xué)趙立東課題組及國內(nèi)外其他六個研究團隊合作，提出并構(gòu)建了聚合物多周期異質(zhì)結(jié)（PMHJ）熱電材料。該類型分子組裝體具有周期有序的納米結(jié)構(gòu)，其中兩種聚合物厚度均小于10納米，相鄰界面約為2個分子層且具有體相異質(zhì)特征。優(yōu)化后的PMHJ薄膜不但可以保持優(yōu)異的電荷輸運特性，同時大幅抑制聲子/類聲子傳播，從而實現(xiàn)了聚合物熱電性能的大幅躍升，為高性能塑料基熱電材料的研究和應(yīng)用提供了全新路徑。

理想熱電材料應(yīng)具有高塞貝克系數(shù)、高電導(dǎo)率和低熱導(dǎo)率，滿足“聲子玻璃-電子晶體”模型?？茖W(xué)界普遍認(rèn)為，聚合物具備聲子玻璃特征，從而具有本征低熱導(dǎo)率?；诖耍咝阅苡袡C熱電材料的現(xiàn)有主要研究路徑是通過分子創(chuàng)制、組裝和摻雜調(diào)控塞貝克系數(shù)、電導(dǎo)率及其制約關(guān)系。盡管人們通過熱導(dǎo)率表征評估了有機材料的熱電優(yōu)值，但缺乏熱輸運性質(zhì)的調(diào)控策略，相應(yīng)體系的熱電優(yōu)值在過去十余年內(nèi)沒有顯著提升。研究團隊利用PDPPSe-12和PBTTT兩種聚合物，結(jié)合分子交聯(lián)方法，構(gòu)筑了具有不同結(jié)構(gòu)特征的PMHJ薄膜，揭示了其熱導(dǎo)率的尺寸效應(yīng)和界面漫反射效應(yīng)。研究發(fā)現(xiàn)，當(dāng)每種聚合物的厚度接近共軛骨架的“聲子”平均自由程時，界面散射明顯增強，薄膜的晶格熱導(dǎo)率降低70%以上，達(dá)到0.1 W m-1 K-1。此外，摻雜態(tài)（6,4,4）PMHJ薄膜展現(xiàn)出優(yōu)異的電輸運性質(zhì)，功率因子高達(dá)628 μW m-1 K-2，368 K下的熱電優(yōu)值為1.28，達(dá)到商品化材料的室溫區(qū)熱電性能水平，帶動塑料基熱電材料步入ZT>1.0時代。此外，PMHJ結(jié)構(gòu)具有優(yōu)異的普適性，其加工方式與溶液法制備技術(shù)兼容，在柔性供能器件方面具有重要應(yīng)用潛力。

上述研究打破了現(xiàn)有高性能聚合物熱電材料不依賴熱輸運調(diào)控的認(rèn)知局限，為塑料基熱電材料領(lǐng)域的持續(xù)發(fā)展提供了新路徑。相關(guān)研究成果發(fā)表于Nature期刊上（Nature2024,DOI: 10.1038/s41586-024-07724-2），文章的共同第一作者為王東洋博士、丁嘉敏博士和馬英喬博士，通訊作者為化學(xué)所狄重安研究員和北京航空航天大學(xué)趙立東教授。該研究得到了中國科學(xué)院化學(xué)研究所懷柔研究中心的技術(shù)支撐。

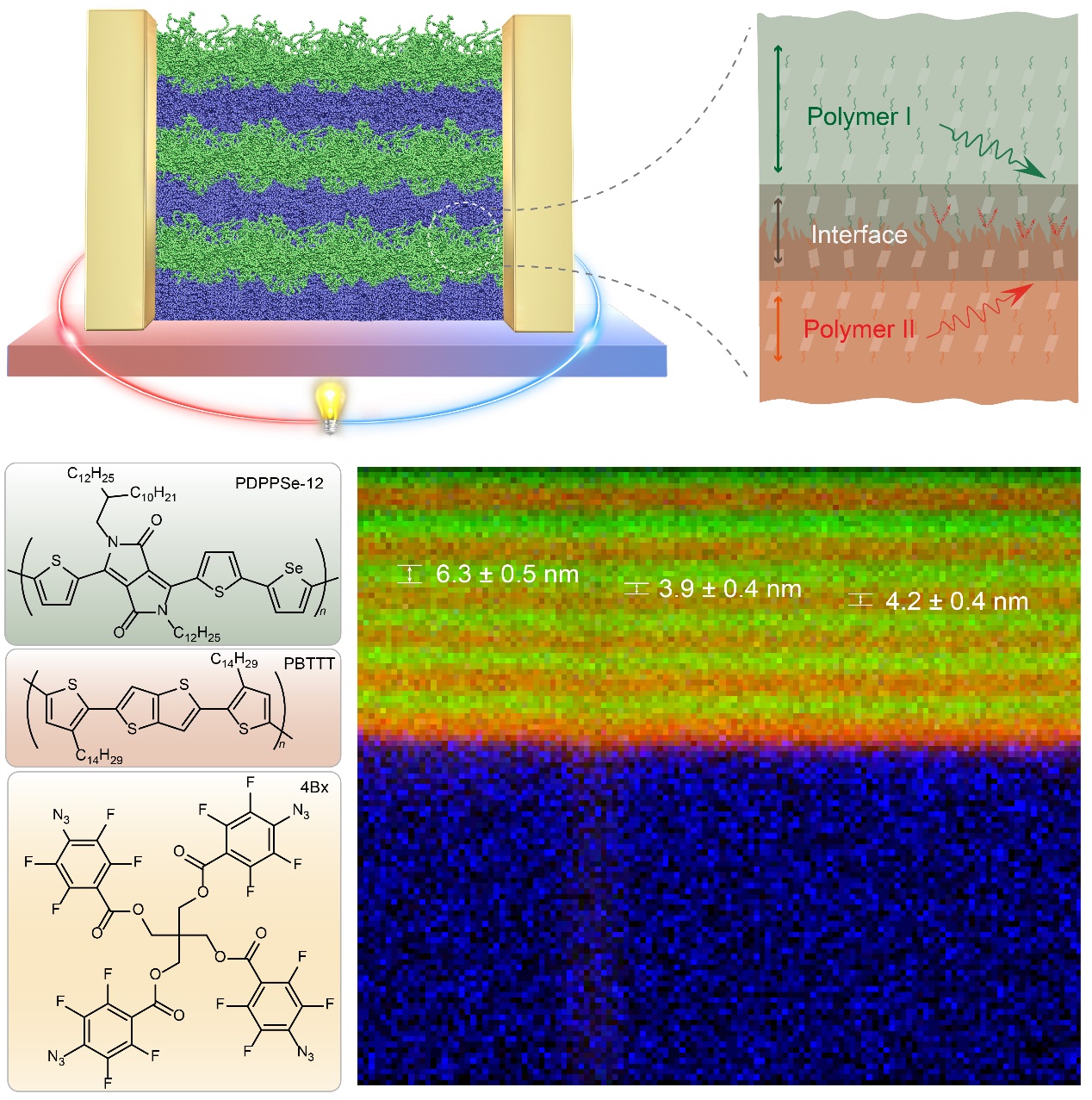

圖1 ?PMHJ結(jié)構(gòu)的設(shè)計思想與飛行時間二次離子質(zhì)譜表征結(jié)果
