九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

第一作者：李佳玉（吉林大學博士生）

通訊作者：李國棟（吉林大學），高瑞芹（寧波理工學院）, 李秋菊（第三軍醫(yī)大學）

作者單位：吉林大學，清華大學，寧波理工學院，第三軍醫(yī)大學等

本研究通過原位表征技術(shù)和密度泛函理論（DFT）計算揭示了金屬氧化物半導體中晶格氧在氫氣傳感反應中的關(guān)鍵作用。研究發(fā)現(xiàn)，晶格氧不僅參與了傳感過程，而且其參與程度可以通過氧p帶中心的位置進行調(diào)節(jié)。這些發(fā)現(xiàn)對于理解氫氣傳感機制和開發(fā)高性能氣體傳感材料具有重要意義。

此外，Ge摻雜SnO2納米纖維表現(xiàn)出極高的氫氣響應值（S = 39.2 對于 500 ppm H2），良好的選擇性和快速的響應（< 2 s 對于 0.1% H2），可以滿足實際應用需求。

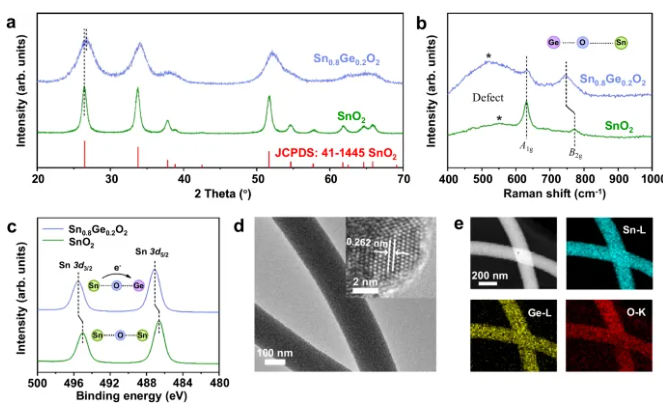

圖1:結(jié)構(gòu)表征。展示了SGO和SO的XRD圖譜、拉曼光譜、Sn 3d XPS能譜、TEM圖像和元素分布圖，揭示了Ge摻雜導致的晶格收縮、結(jié)構(gòu)畸變和氧空位濃度的增加。

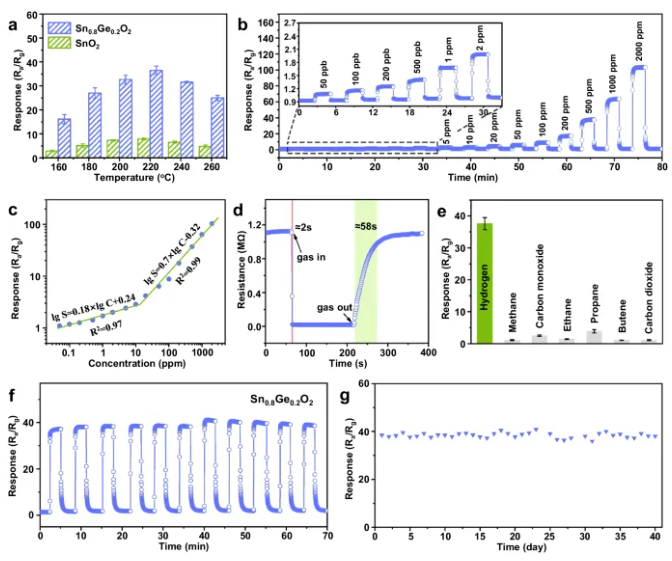

圖2:氣敏性能。展示了SGO基傳感器對不同濃度H2的響應-恢復曲線、線性相關(guān)性、對1000 ppm H2的響應-恢復時間、對H2的選擇性以及動態(tài)循環(huán)穩(wěn)定性和長期穩(wěn)定性，證明了SGO基傳感器優(yōu)異的氫氣檢測性能。

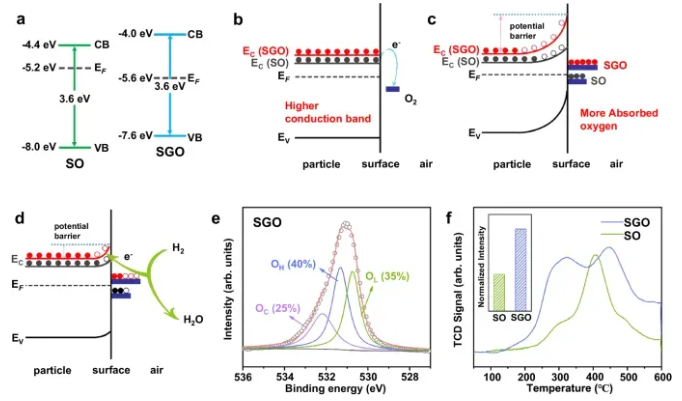

圖3:電子結(jié)構(gòu)。通過能帶圖、O 1s XPS能譜和O₂-TPD曲線，分析了SGO和SO的電子結(jié)構(gòu)及其對吸附氧的影響，揭示了Ge摻雜如何通過調(diào)節(jié)能級結(jié)構(gòu)增加了吸附氧的數(shù)量。

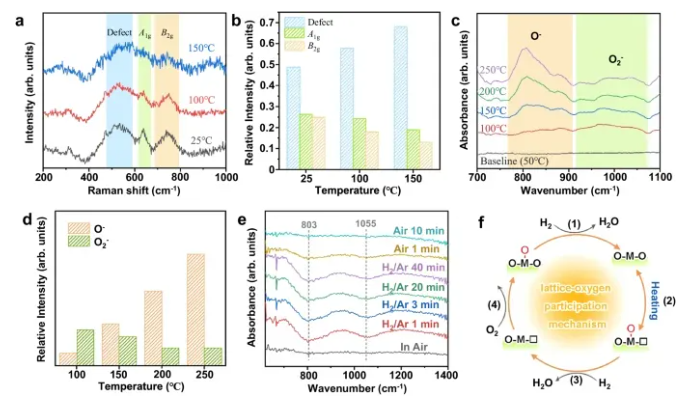

圖4:動態(tài)反應過程。利用原位拉曼光譜和原位DRIFTS分析了SGO在不同溫度和不同氣氛下的表面狀態(tài)變化，揭示了晶格氧在氫氣傳感反應中的動態(tài)轉(zhuǎn)化過程。

1. 利用原位拉曼光譜和原位DRIFTS證實了晶格氧在氫氣傳感反應中的直接參與，為氣體傳感機制的理解提供了新的視角。

2. 通過DFT計算，闡明了晶格氧參與程度的調(diào)節(jié)機制，為設計新型氣體傳感材料提供了理論指導。

3. Ge摻雜SnO2納米纖維展現(xiàn)出高達39.2的氫氣響應值，良好的選擇性和快速的響應（< 2 s 對于 0.1% H2），可以滿足實際應用需求。

在本論文中，作者采用了密度泛函理論（DFT）計算來深入理解材料的電子結(jié)構(gòu)和氣體傳感機制。

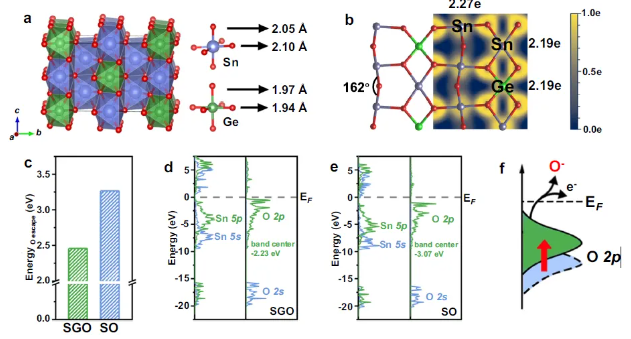

圖 5：論文中通過DFT計算來支持實驗觀察結(jié)果，并進一步探索了晶格氧在氣體傳感反應中的作用。DFT計算表明，Ge摻雜能夠引起SGO晶格的畸變，從而影響氧p帶中心的位置。這種變化有助于調(diào)節(jié)晶格氧向表面吸附氧的轉(zhuǎn)化，進而影響氣體傳感反應的效率。

計算結(jié)果還顯示，SGO的氧逃逸能量顯著低于SO，表明晶格氧更容易從SGO中釋放出來，形成活性的吸附氧物種，這與實驗中觀察到的高氫氣響應值相一致。

標題：Essential role of lattice oxygen in hydrogen sensing reaction

期刊：Nature Communications

DOI：10.1038/s41467-024-47078-x

李國棟 教授

吉林大學 化學學院

李國棟，吉林大學化學學院教授，博士生導師。2001年于吉林大學化學學院取得理學博士學位。1999-2001香港科技大學訪問學者，2001年起就職于吉林大學化學學院。發(fā)現(xiàn)了最細的單壁碳納米管及其超導性質(zhì)。在Nature、Science等雜志上發(fā)表SCI論文100余篇。相關(guān)成果曾獲教育部自然科學一等獎（2012年，第二完成人）和上海市自然科學獎一等獎（2015年，第四完成人）。
