- 首頁(yè)
- 資訊
Sci. Adv.：湖南大學(xué)徐先東-陳江華團(tuán)隊(duì)在超高溫難熔合金領(lǐng)域取得重要進(jìn)展
來(lái)源：湖南大學(xué) 2022-07-16
導(dǎo)讀：近日，湖南大學(xué)徐先東-陳江華教授團(tuán)隊(duì)在超高溫難熔合金領(lǐng)域取得重要進(jìn)展，相關(guān)論文以題為“Metal-carbide eutectics with multiprincipal elements make super refractory alloys”發(fā)表在國(guó)際期刊《Science Advances》上。

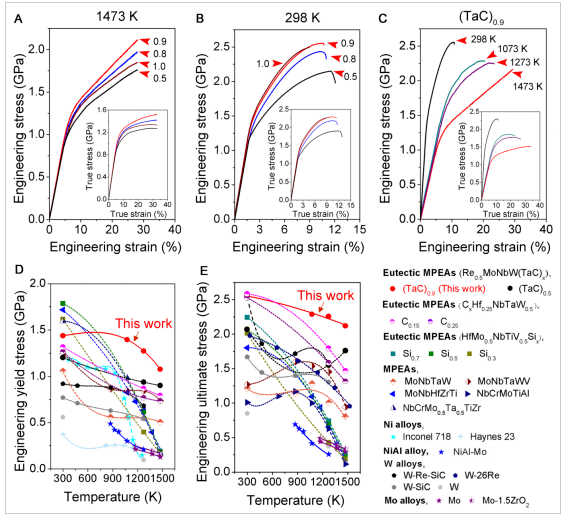

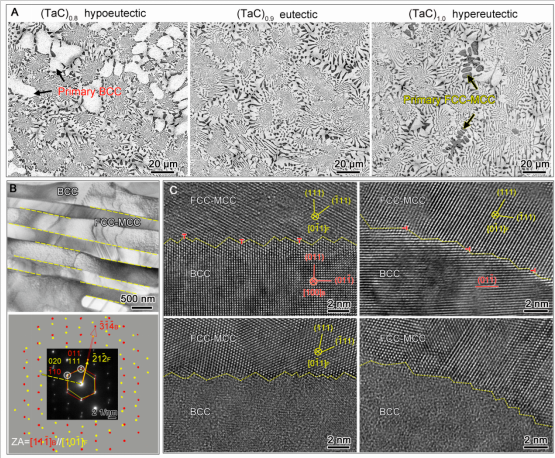

新興超高音速技術(shù)和航天航空等尖端科技領(lǐng)域的快速發(fā)展，急需在高溫高壓極端條件下具有結(jié)構(gòu)穩(wěn)定性和高強(qiáng)度的關(guān)鍵熱端材料?，F(xiàn)有多主元難熔合金由于晶粒粗化、界面弱結(jié)合等原因?qū)е赂邷亟Y(jié)構(gòu)不穩(wěn)定，合金的高溫強(qiáng)度亟需進(jìn)一步提高。對(duì)此，湖南大學(xué)材料科學(xué)與工程學(xué)院徐先東-陳江華教授團(tuán)隊(duì)與武漢理工大學(xué)沈強(qiáng)教授團(tuán)隊(duì)、美國(guó)約翰-霍普金斯大學(xué)陳明偉教授（M.W. Chen）、美國(guó)田納西州立大學(xué)聶臺(tái)岡教授（T.G. Nieh）、香港城市大學(xué)劉錦川教授（C.T. Liu）和湖南大學(xué)機(jī)械與運(yùn)載工程學(xué)院方棋洪教授等團(tuán)隊(duì)合作，通過(guò)在難熔多主元合金中引入共晶碳化物設(shè)計(jì)制備了新型的Re0.5MoNbW(TaC)x難熔合金，實(shí)現(xiàn)了優(yōu)異的高溫結(jié)構(gòu)穩(wěn)定性和超高強(qiáng)度。Re0.5MoNbW(TaC)x合金微觀結(jié)構(gòu)可控，在多主元固溶強(qiáng)化和金屬/碳化物界面強(qiáng)化的協(xié)同作用下，合金具有優(yōu)異的高溫強(qiáng)度（1473 K的壓縮強(qiáng)度>2 GPa）；同時(shí)，金屬相有利于鈍化微裂紋尖端，提高共晶合金的室溫塑性。多主元金屬-碳化物難熔共晶合金的設(shè)計(jì)思路可為開(kāi)發(fā)下一代超高溫材料提供科學(xué)策略。相關(guān)論文以題為“Metal-carbide eutectics with multiprincipal elements make super refractory alloys”發(fā)表在國(guó)際期刊《Science Advances》上。該論文以徐先東教授課題組博士后魏琴琴博士為論文第一作者，以徐先東、沈強(qiáng)、聶臺(tái)岡、陳明偉和陳江華等教授為論文共同通訊作者，是國(guó)內(nèi)外多個(gè)大學(xué)和多個(gè)團(tuán)隊(duì)密切合作的成果。該工作得到了國(guó)家自然科學(xué)基金以及中國(guó)博士后基金支持。論文鏈接：https://science.org/doi/10.1126/sciadv.abo2068在這項(xiàng)工作中，研究者們通過(guò)成分調(diào)控和電弧熔煉技術(shù)制備得到具有完全共晶結(jié)構(gòu)的Re0.5MoNbW(TaC)0.9合金，合金由多主元固溶體相（BCC）和多組元碳化物相（FCC-MCC）交替分布組成，兩相具有近似Kurdjumov-Sachs取向關(guān)系：i.e. (011)BCC // (111)carbide, [111]BCC // [101]carbide，相界面為具有低界面能的鋸齒狀半共格界面。圖1.鑄態(tài)Re0.5MoNbW(TaC)x合金的（A）低倍微觀結(jié)構(gòu)和（B, C）共晶組織中異相界面結(jié)構(gòu)。Re0.5MoNbW(TaC)0.9完全共晶合金具有優(yōu)異的高溫力學(xué)性能，在1473 K壓縮時(shí)屈服強(qiáng)度為1.08 GPa，壓縮強(qiáng)度為2.12 GPa，同時(shí)具有良好的室溫加工性（塑性為8.5%）。相比于傳統(tǒng)的Ni基合金、NiAl-Mo合金、W/Mo合金、以及難熔多主元合金和共晶多主元合金，Re0.5MoNbW(TaC)0.9完全共晶合金的工程屈服強(qiáng)度和壓縮強(qiáng)度明顯更高。在這種共晶結(jié)構(gòu)中，碳化物中形成的微裂紋有利于緩解界面應(yīng)力集中，且具有較好塑性的BCC相鈍化微裂紋尖端以阻礙裂紋擴(kuò)展，從而提高合金的室溫塑性。更為重要的是，不同于傳統(tǒng)合金，多主元金屬-碳化物共晶合金高溫壓縮后組織結(jié)構(gòu)穩(wěn)定，沒(méi)有發(fā)現(xiàn)晶粒粗化、界面滑移和動(dòng)態(tài)回復(fù)等以原子擴(kuò)散控制的高溫軟化現(xiàn)象。從組成成分和結(jié)構(gòu)的角度來(lái)看，多主元成分組成導(dǎo)致的緩慢擴(kuò)散和金屬-碳化物半共格界面的良好熱/機(jī)械穩(wěn)定性共同實(shí)現(xiàn)了合金優(yōu)異的高溫結(jié)構(gòu)穩(wěn)定性和超高高溫強(qiáng)度。圖2.（A-C）Re0.5MoNbW(TaC)x合金的室溫和高溫壓縮性能；（D, E）Re0.5MoNbW(TaC)0.9完全共晶合金與傳統(tǒng)合金和多主元合金的高溫強(qiáng)度對(duì)比，顯示了Re0.5MoNbW(TaC)0.9完全共晶合金的超高強(qiáng)度。圖3.（A-C）Re0.5MoNbW(TaC)x合金壓縮后的微觀結(jié)構(gòu)；（D, E）1473 K壓縮后碳化物中的層錯(cuò)結(jié)構(gòu)；（F）異相界面高分辨圖顯示了位錯(cuò)起源；（G）共晶結(jié)構(gòu)演變示意圖。圖4.Re0.5MoNbW(TaC)0.9合金鑄態(tài)和壓縮后BCC/碳化物異相界面的高分辨圖，顯示了兩相取向關(guān)系變化，表明金屬-碳化物異相界面優(yōu)異的熱/機(jī)械穩(wěn)定性。綜上所述，研究者們開(kāi)發(fā)了一種新型的多主元金屬-碳化物難熔共晶合金，在1473 K下具有優(yōu)異的結(jié)構(gòu)穩(wěn)定性和超高強(qiáng)度。高溫下，層狀碳化物骨架承載載荷，多主元固溶強(qiáng)化、晶界強(qiáng)化和第二相強(qiáng)化的共同作用實(shí)現(xiàn)了合金優(yōu)異的高溫性能；室溫下，層狀金屬相緩沖微裂紋擴(kuò)展以提高合金塑性。這種創(chuàng)新微觀結(jié)構(gòu)的成功開(kāi)發(fā)為研發(fā)高性能高溫材料開(kāi)辟了一條新途徑。
參考資料：http://clxy.hnu.edu.cn/info/1067/5656.htm
聲明：化學(xué)加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的，并不意味認(rèn)同其觀點(diǎn)或證實(shí)其描述。若有來(lái)源標(biāo)注錯(cuò)誤或侵犯了您的合法權(quán)益，請(qǐng)作者持權(quán)屬證明與本網(wǎng)聯(lián)系，我們將及時(shí)更正、刪除，謝謝。 電話：18676881059，郵箱：gongjian@m.yqxsz.com
在線客服
快速發(fā)布
我的店鋪
我的化學(xué)加
我的消息
我要充值
回到頂部
