九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

小型核反應堆具有功率穩(wěn)定、安全可靠、結構緊湊等優(yōu)點，在海洋動力、區(qū)域供電、海水淡化等領域具有很好的應用前景。以液態(tài)鉛鉍合金作為主冷卻劑的鉛冷快堆在小型化方面具有獨特的優(yōu)勢：堆芯緊湊、核熱傳輸效率高、輔助系統(tǒng)簡單。但是由于Fe、Cr和Ni等金屬元素在高溫鉛鉍合金中具有較高的溶解度，鋼鐵材料可能發(fā)生均勻的氧化腐蝕或溶解腐蝕，同時局部區(qū)域也可能出現(xiàn)鉛鉍滲透和點蝕現(xiàn)象。點蝕是破壞性和隱患性最大的腐蝕形態(tài)之一，會嚴重影響小型鉛冷快堆的長期安全服役。

鐵素體/馬氏體鋼（鐵/馬鋼）是鉛冷快堆的重要候選結構材料。當溫度≥450℃，且氧濃度≥10-6wt%時，一般認為鐵/馬鋼在鉛鉍合金中會形成氧化膜，包括磁鐵礦層、尖晶石層和內(nèi)氧化層。近期研究發(fā)現(xiàn)鐵/馬鋼在鉛鉍中腐蝕后，氧化膜可能具有更復雜的亞結構及元素分布特性，而這些復雜的亞結構和元素分布可能是造成鐵/馬鋼發(fā)生點蝕的重要原因。

該工作研究了鐵/馬鋼在氧控鉛鉍環(huán)境腐蝕后表面氧化膜的亞結構，發(fā)現(xiàn)：磁鐵礦表面局部區(qū)域存在蜂窩狀組織，該組織由貧氧孔洞和網(wǎng)狀枝干組成（圖1）。低的氧濃度可以促進蜂窩狀組織在更短的時間和更多的區(qū)域形成。隨著腐蝕時間的增加，孔洞尺寸增大、貧氧區(qū)和貧鐵區(qū)面積均增大。經(jīng)2000h腐蝕，貧氧區(qū)延伸至孔洞下方的磁鐵礦層和尖晶石層，導致上述層存在大量氧空位（圖2），將誘發(fā)點蝕的形成，并促進點蝕坑的長大。分析認為蜂窩狀組織的形成可能是因為磁鐵礦表面高能量的局部區(qū)域在氧濃度變得較低后發(fā)生溶解。該研究進展表明，鐵/馬鋼表面氧化層中蜂窩狀組織的存在意味著所在區(qū)域鉛鉍溶解氧濃度較低，可能誘發(fā)點蝕。為避免蜂窩狀組織的形成，有必要優(yōu)化氧控系統(tǒng)的設計。該研究工作為小型鉛冷快堆的設計提供了重要參考。

該項研究工作得到國家重點研發(fā)計劃、中國科學院青年創(chuàng)新促進會及國家自然科學基金項目的資助。

 文章鏈接：https://www.sciencedirect.com/science/article/pii/S0010938X22003286

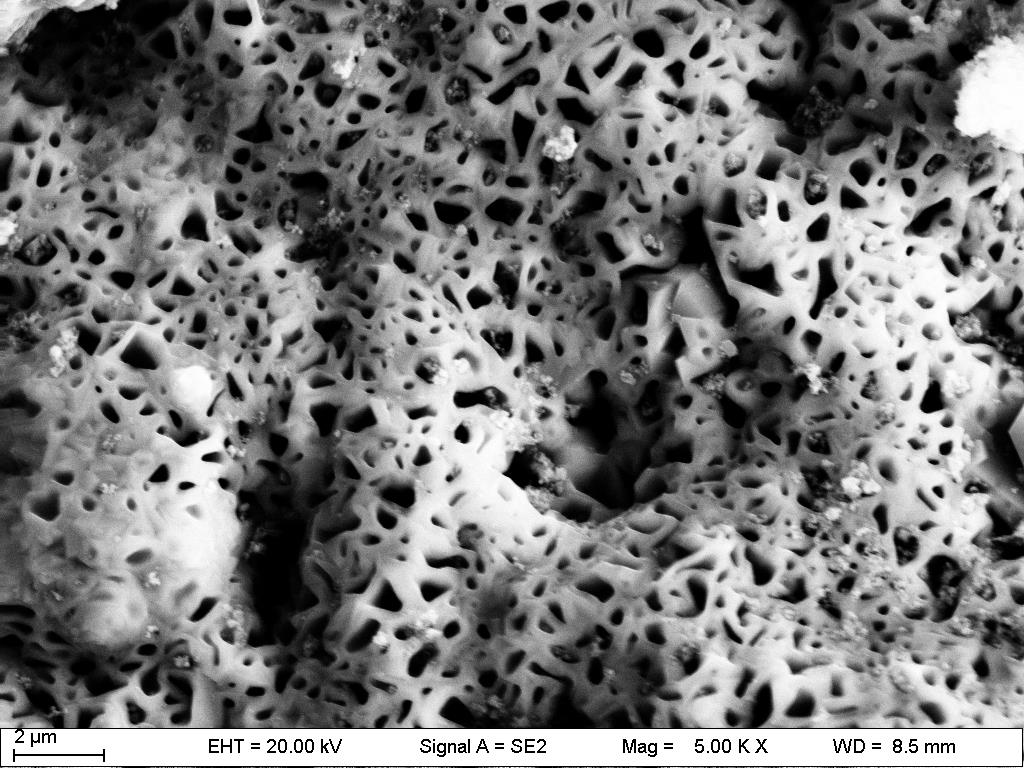

圖1 鐵馬鋼表面磁鐵礦局部區(qū)域的蜂窩狀組織

 圖2在500℃、氧濃度為10-7wt%的鉛鉍中腐蝕2000小時后，鐵馬鋼氧化膜的截面形貌。

　紅色圓圈1和2是蜂窩狀組織的孔洞。

參考資料：http://www.hf.cas.cn/xwzx/jqyw/202206/t20220617_6462720.html
