九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

水系鋅離子電池具有低成本、高安全等優(yōu)點(diǎn)，在大規(guī)模能源儲存應(yīng)用中前景廣闊。目前，水系鋅離子電池正極材料主要有金屬氧化物、導(dǎo)電聚合物、聚陰離子化合物及普魯士藍(lán)類似物等，較低的能量密度及復(fù)雜的儲能機(jī)理限制了鋅離子電池發(fā)展。二維層狀結(jié)構(gòu)的雙氫氧化物（LDHs）因具有良好的電化學(xué)活性和較高的放電電壓（~1.6 Vvs. Zn²⁺/Zn）被廣泛應(yīng)用于堿性電池中。然而，強(qiáng)堿性電解液可能導(dǎo)致形成絕緣鋅枝晶以及環(huán)境污染的問題。由于Zn²⁺在層狀雙氫氧化物表面吸附熱力學(xué)及材料內(nèi)部傳質(zhì)動力學(xué)受限，此類材料在近中性的水系鋅離子電池中難以應(yīng)用。

東北大學(xué)理學(xué)院化學(xué)系宋禹副教授、劉曉霞教授團(tuán)隊提出“電化學(xué)誘導(dǎo)活化”策略，在鈷鎳雙氫氧化物中引入氫空位，改善Zn²⁺在電極表面吸附熱力學(xué)，加速材料內(nèi)部電子輸運(yùn)動力學(xué)，用于提升雙氫氧化物的儲鋅性能。該材料在1.2 A g^-1的電流密度下具有185 mAh g^-1的高比容量、1.61V的平均放電電壓，以及296.2 Wh kg^-1的優(yōu)秀能量密度，結(jié)果優(yōu)于大多數(shù)已報道的水系鋅離子電池正極材料。

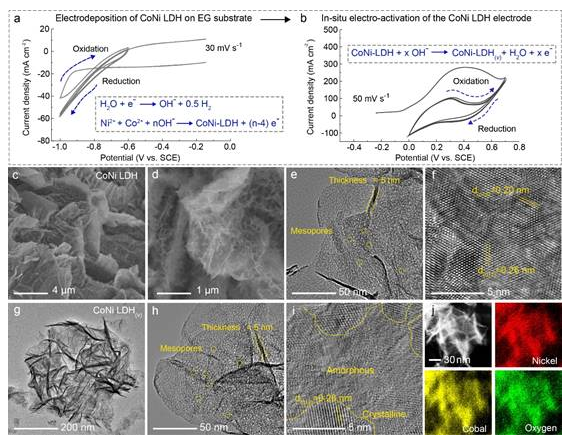

圖1 鈷鎳雙氫氧化物的電化學(xué)制備及形貌表征

本文首次將過渡金屬基雙氫氧化物應(yīng)用于溫和水系鋅離子電池。此工作的主要科學(xué)發(fā)現(xiàn)有：1）電化學(xué)誘導(dǎo)活化方法可破壞O-H鍵，在過渡金屬雙氫氧化物中引入氫空位；2）氫空位的引入，提升過渡金屬基雙氫氧化物導(dǎo)電性，改善其陽離子吸附熱力學(xué)，提供豐富的陽離子嵌入活性位點(diǎn)；3）過渡金屬雙氫氧化物在弱酸性硫酸鋅電解液中經(jīng)歷Zn²⁺/H⁺共嵌入機(jī)制。此工作聚焦能源領(lǐng)域前沿問題，為制備高性能、可持續(xù)水系鋅離子電池提供新機(jī)遇。

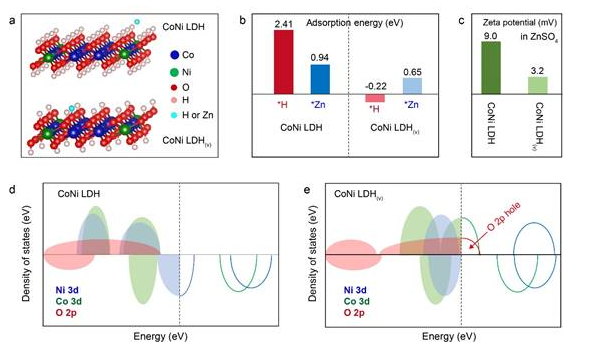

圖2 理論計算表明H空位的引入提升陽離子在電極表面吸附熱力學(xué)

參考資料：http://neunews.neu.edu.cn/2022/0614/c193a77082/page.htm
