九九久久精品免费观看,蜜臀av午夜福利在线,后入内射无码人妻一区,六月婷婷精品视频在线观看,一区二区三区婷婷中文字幕,51精品免费视频国产专区,JIZZJIZZ国产,国产极品女主播国产区,亚洲一区二区三区国产精品 ,免费一看一级毛片

      1,3-丁二烯（BD）是重要的石油化工基礎(chǔ)原料，也是制備合成橡膠、合成樹 脂的重要單體，通過丁烯氧化脫氫制1,3-丁二烯具有良好的經(jīng)濟效益。鐵系催化劑是丁烯氧化脫氫最有效的催化劑之一，然而，尖晶石ZnFe2O4和α-Fe2O3在雙相催化劑中的作用仍然存在爭議。

       近日，中國科學院蘭州化學物理研究所羰基合成與選擇氧化國家重點實驗室許珊團隊對丁烯在鐵基α-Fe2O3/ZnFe2O4兩相催化劑上的氧化脫氫反應進行了系統(tǒng)研究。通過測定正丁烯和O2在單相和雙相催化劑上的反應級數(shù)（圖1），發(fā)現(xiàn)正丁烯在ZnFe2O4上的活化強于α-Fe2O3；而α-Fe2O3對O2的活化能力強于正丁烯。

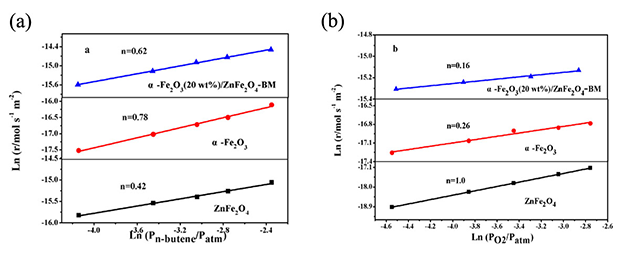

圖1. 反應速率對氣體組分分壓的依賴關(guān)系：(a)正丁烯和(b)O2。

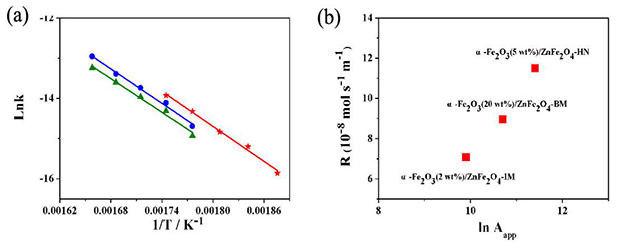

圖2. (a)催化劑在n-丁烯氧化脫氫上的Arrhenius圖：Fe2O3(5wt%)/ZnFe2O4-BM，藍色●；Fe2O3(2wt%)/ZnFe2O4-IM，綠色▲；Fe2O3(5wt%)/ZnFe2O4-HN，紅色★；

(b)不同方法制備的雙相催化劑上，在340℃正丁烯氧化脫氫反應的本征活性圖。

       進一步的反應動力學研究發(fā)現(xiàn)，反應速率與表觀指數(shù)前因子（Aapp）有很好的相關(guān)性，說明ZnFe2O4與α-Fe2O3之間的有效接觸是決定氧化脫氫活性的因素（圖2）。由于這與傳統(tǒng)的Mars-van Krevelen機理認為尖晶石ZnFe2O4上晶格氧為反應活性位的解釋有區(qū)別，團隊又利用無價態(tài)變化的ZnAl2O4取代ZnFe2O4進行研究，發(fā)現(xiàn)取代后的雙相催化劑的催化活性與ZnFe2O4雙相催化劑的結(jié)果一致。 因此，本工作提出了正丁烯在α-Fe2O3/ZnFe2O4兩相催化劑上的氧化脫氫應該是界面雙分子活化反應的觀點（圖3）。該成果近期發(fā)表在Journal of Catalysis（https://doi.org/10.1016/j.jcat.2019.10.016）。

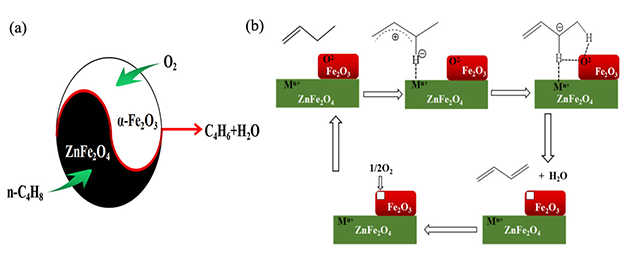

圖3. (a) α-Fe2O3/ZnFe2O4兩相催化劑上丁烯氧化脫氫的界面雙分子活化策略；(b)界面雙分子活化的反應路徑。

       以上工作得到了國家自然科學基金、中國石油創(chuàng)新基金、蘭州化物所以及羰基合成與選擇氧化國家重點實驗室的支持。
